| I. Tujuan Peralatan dan Piawaian Pematuhan | ||
| Peralatan memenuhi keperluan | Mematuhi standard GB/T 30435-2013 untuk ketuhar pengeringan udara panas elektrik, standard keselamatan pembuatan GB 5959.4-92 dan standard GB/T 20033-2011 untuk ketuhar peredaran udara panas. | |
| 2. Aplikasi Produk | Sesuai untuk menjalankan rintangan haba, rintangan kelembapan, rintangan kekeringan, ujian kebolehsuaian suhu tinggi dan rendah, penyelenggaraan suhu malar suhu rendah, dan penyimpanan untuk produk elektronik dan elektrik, rawatan permukaan, instrumen dan tolok, plastik, metalurgi, dan aplikasi yang serupa. Sangat sesuai untuk ujian penyesuaian suhu tinggi dan rendah produk termasuk gentian optik, kristal, induktor ketepatan, komponen yang dirawat permukaan, PCB dan LCD; juga berfungsi sebagai alat ujian kebolehpercayaan untuk kejuruteraan kawalan kualiti. Selain itu, terpakai untuk biro penyeliaan kualiti, institusi penyelidikan dan pertubuhan pendidikan tinggi untuk menilai prestasi dan kualiti produk. | |
| 3. Produk yang dilarang sama sekali | Perkara berikut adalah dilarang sama sekali untuk ujian: bahan mudah terbakar dan meletup, bahan sangat menghakis, dan barang yang memancarkan sinaran kuat. | |
| II. Spesifikasi Peralatan | ||

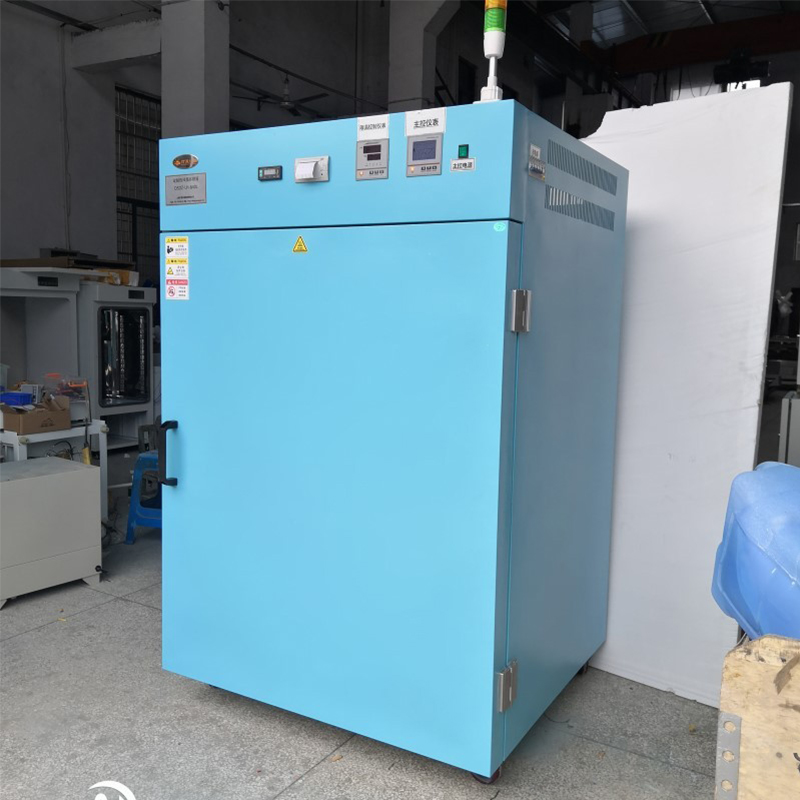

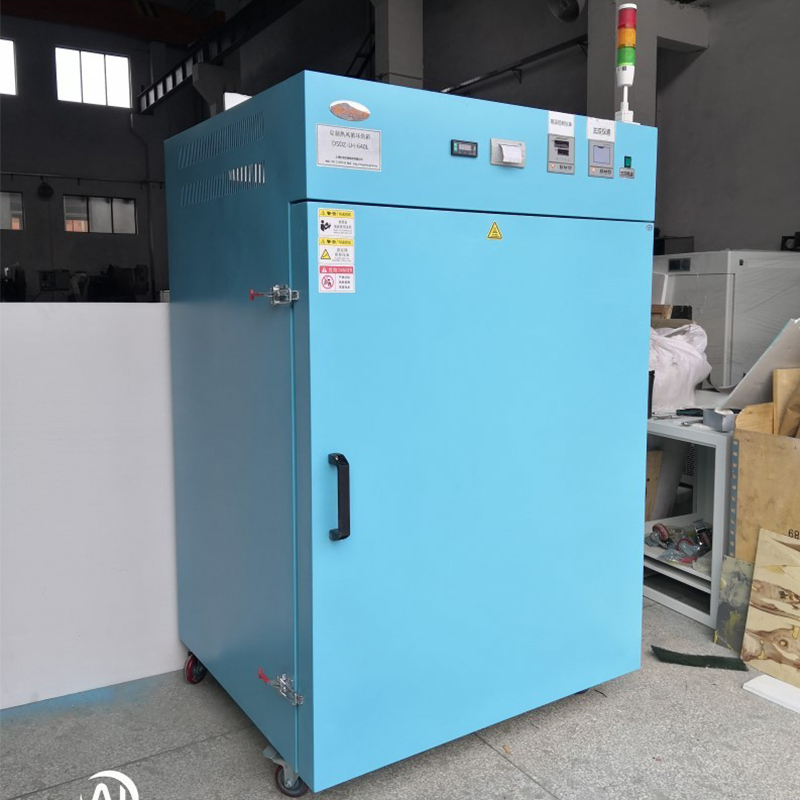

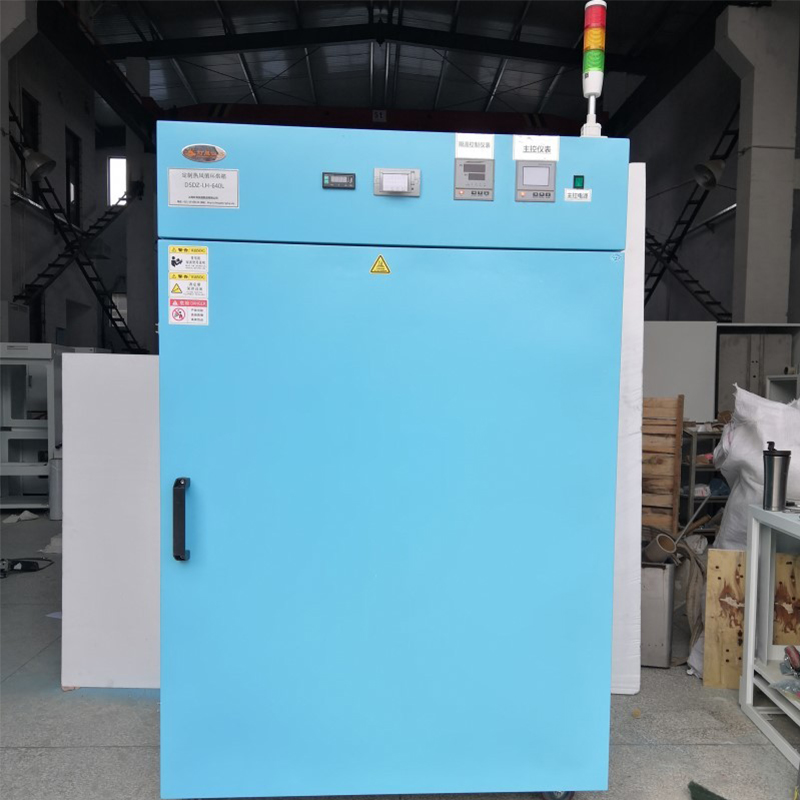

| 1. Nama Peralatan | Ketuhar Suhu Tinggi Peredaran Udara Panas Tersuai | |
| 1. Model Peralatan | DS-LH135 | |
| 2. Spesifikasi Teknikal Utama | ||
| Ketuhar Peredaran Udara Panas Tersuai | ||
| 2.1 Dimensi ruang dalam | 800 × 800 × 1000 mm (lebar × dalam × tinggi) | |
| 2.2 Dimensi luaran | 1000 × 1050 × 1690 mm | |
| 2.3 Julat suhu | RT 50 hingga 600 °C | |
| 2.4 Suhu operasi jangka panjang | <550 | |
| 2.5 Turun naik suhu | ±1 °C | |
| 2.6 Keseragaman suhu | ±2.5% bacaan | |
| 2.7 Kadar pemanasan | Suhu bilik hingga 550 °C <85 min | |
| 2.8 Peleraian suhu | 1 °C | |
| 2.9 Keseragaman suhu | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 Penarafan bekalan kuasa (anggaran) | 220V/50Hz | |
| 2.10 Jumlah penggunaan kuasa | Kira-kira 4kW | |
| 2.11 Pemegang sampel | Tiga plat mesh berlubang keluli tahan karat dilipat tepi (double-blade). | |
| 3. Prestasi Struktur Peralatan | ||
| 3.1 Bahan Struktur Kepungan | Struktur | Bahagian dalamannya mempunyai bingkai keluli bersudut untuk tetulang struktur. Lapisan dari luar ke dalam ialah: cangkerang kabinet – bulu batu penebat – rangka – saluran udara – ruang dalam – rak sampel. Sistem kawalan ditempatkan di dalam kotak pengawal luaran yang dipasang di sebelah kanan unit. Motor kipas dipasang di atas peralatan, memacu kipas edaran melalui tali pinggang-V. |
| Bahan sarung luar | Selongsong luar menggunakan plat keluli gelek sejuk dengan salutan serbuk elektrostatik. | |
| Material pelapik dalam | Dibina daripada plat keluli tahan karat premium SUS321. | |
| Kunci pintu | Mempunyai kunci pintu dua selak untuk kemudahan penggunaan. | |
| Lapisan penebat | 5052 aluminium oksida penebat bulu kalis api. | |
| Sokong kaki | kaki nilon. | |
| pintu | Konfigurasi pintu tunggal tanpa melihat tingkap, menampilkan mekanisme kunci snap untuk operasi ergonomik. Pengedap bingkai pintu menggunakan gasket getah silikon tahan suhu tinggi/rendah yang dirumus khas untuk integriti pengedap yang dipertingkatkan. | |
| 3.2 Sistem Pengagihan dan Peredaran Udara | kipas | Menggunakan kipas kalis suhu tinggi berjenama digabungkan dengan kipas peredaran aloi aluminium tahan suhu tinggi untuk mencapai peredaran resapan perolakan paksa. |
| kipas drive | Penghantaran tali pinggang segi tiga. | |
| Peredaran saluran | Peredaran saluran menggunakan pengambilan atas dengan reka bentuk udara pemulangan ekzos kiri dan kanan. Pemasangan penyekat dalam saluran memastikan kedua-dua tekanan udara dan halaju mematuhi piawaian ujian, sambil membolehkan penstabilan suhu yang cepat apabila pintu dibuka dan ditutup. | |
| Pelabuhan ujian | tiada. | |
| 3.3 Sistem Pemanasan | ① | Sistem pemanasan menggunakan kaedah pemanasan peredaran udara panas, memastikan pengagihan suhu seragam dengan kawalan suhu yang tepat dan boleh dipercayai. |
| ② | Kedua-dua kawalan suhu dan output kuasa dikira oleh mikrokomputer, yang secara automatik melaraskan kuasa pemanasan mengikut tahap beban dalaman. Ini mencapai ketepatan tinggi dan kecekapan tenaga, menghasilkan kemampanan alam sekitar yang lebih besar dan penjimatan tenaga. | |
| ③ | Komponen sistem utama: tiub pemanasan, geganti keadaan pepejal, dsb. | |
| 4 Sistem Penggera Kerosakan (Pilihan) | ||
| Perlindungan Keselamatan Peralatan | Pengehad suhu bebas secara automatik memotong pemanasan apabila terlalu panas, disertai dengan penggera yang boleh didengar dan visual untuk memberi amaran kepada pengendali, dengan berkesan melindungi sampel. | |
| 5. Gambaran Keseluruhan Komponen Elektrik Terpilih | ||
| Instrumentasi | Instrumen blok mendatar bersepadu LCD memaparkan beberapa set data pada satu skrin dengan penghantaran isyarat yang stabil dan tepat. Instrumen ini menampilkan operasi logik PID, menawarkan kedua-dua kebolehan penalaan sendiri dan pelarasan manual. | |
| Geganti keadaan pepejal | Menggunakan geganti keadaan pepejal berkualiti tinggi | |
| Penderia suhu | Menggunakan penderia PT100 | |
| 6. Dokumentasi Teknikal | ||
| Manual | Manual pengguna peralatan, kad waranti, sijil pematuhan, rajah skema elektrik, | |
| 7. Aksesori Pilihan | ||
| Penyimpanan data | Storan USB, storan data hamparan | |
| Pencetak | Percetakan kertas terma, selang cetakan boleh laras | |
| Pelabuhan pengisian gas lengai | Taburan berbentuk U dalaman, apertur 16mm (diameter luar) | |
| Meter aliran gas | Kawal saluran gas untuk mengawal kadar aliran gas | |
| Lampu penunjuk operasi | Penunjuk tiga warna (status operasi, status kerosakan, status suhu berlebihan) | |
| III. Keperluan Pemasangan Persekitaran Peralatan | ||
| Keperluan Pemasangan Peralatan | Suhu dan kelembapan ambien: 5°C hingga 30°C, kelembapan relatif: <85% | |
| Tiada getaran kuat di kawasan sekitar | ||
| Tiada cahaya matahari langsung atau sumber haba langsung yang lain | ||
| Tiada medan elektromagnet yang kuat di sekitar | ||
| Tiada kepekatan tinggi habuk atau bahan menghakis di sekitar | ||
| Bilik mesti mempunyai pengudaraan yang baik. | ||
| Tiada arus udara yang kuat di kawasan sekitar; di mana aliran udara paksa diperlukan, aliran udara tidak boleh diarahkan ke unit. | ||
| Peralatan mesti diletakkan di atas permukaan pepejal, rata dan dikekalkan dalam kedudukan mendatar. | ||
| Kelegaan sekurang-kurangnya 50cm mesti dikekalkan di antara bahagian belakang peralatan dan dinding, dengan kelegaan sekurang-kurangnya 50cm pada kedua-dua belah. | ||
| IV. Penerimaan dan Waranti | ||
| Parameter | Semua data di atas diukur semasa operasi di bawah keadaan tanpa beban. | |
| Penerimaan | Penerimaan inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Waranti | Tempoh jaminan 12 bulan dikenakan selepas penerimaan. Selepas tempoh ini, caj yang berpatutan akan dikenakan untuk alat ganti. | |
| V. Masa Utama Pengeluaran dan Kaedah Pengangkutan | ||
| Masa Utama Pengeluaran | Penghantaran dalam tempoh 45 hari bekerja dari tarikh bayaran pendahuluan dikreditkan ke akaun pembekal. | |
| Kaedah Pengangkutan | Pengangkutan jalan raya; penghantaran dalam pembungkusan pengangkutan mematuhi piawaian QB/WD008-2001. Lokasi penghantaran: Tempat yang ditetapkan pelanggan (tidak termasuk penghantaran di tingkat atas). Pemunggahan beg yang perlu dilakukan oleh pembeli. | |
