1. Penyelesaian Teknikal

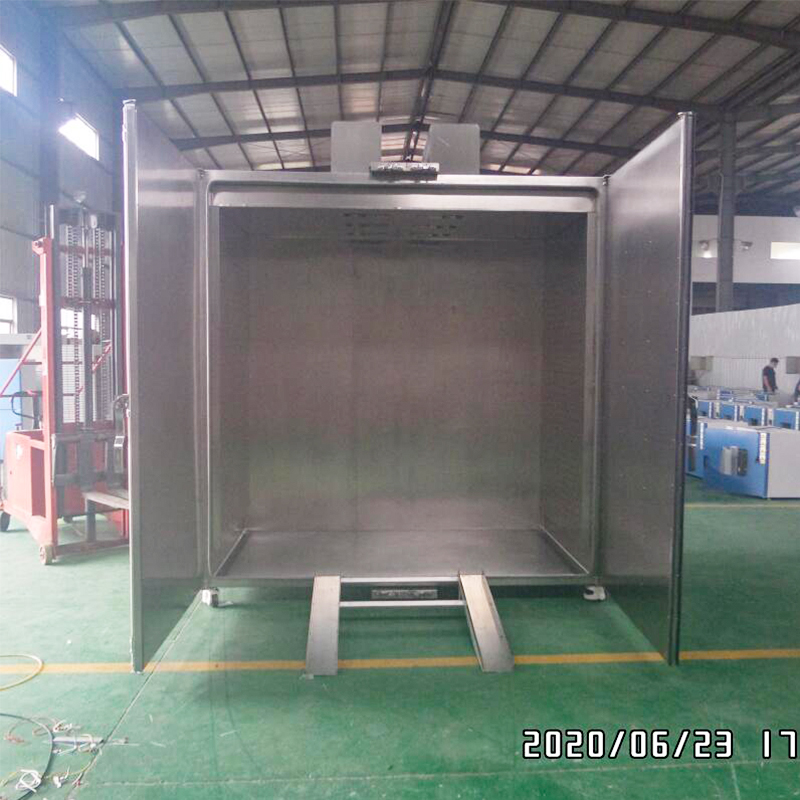

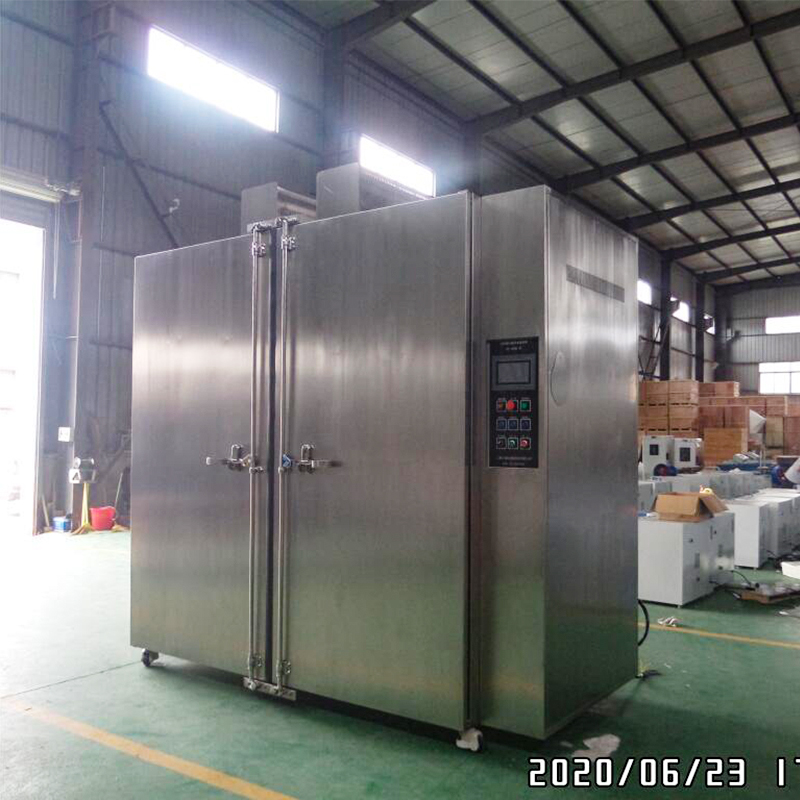

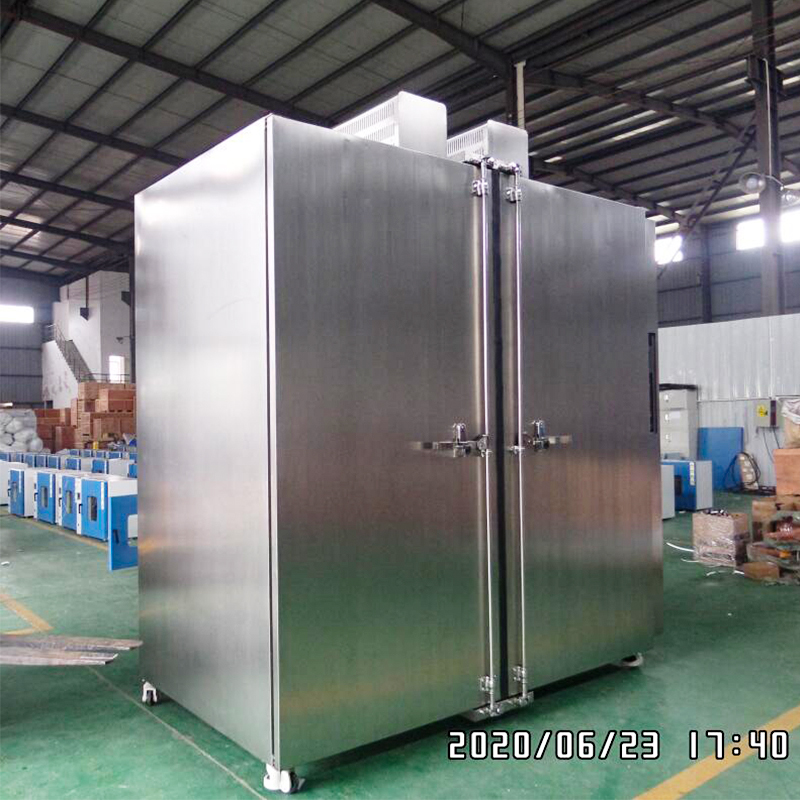

| Nama Projek | Ketuhar Peredaran Udara Panas Tersuai (DS-LH135) |
| Nombor Rujukan | 20200518032 |
| tarikh | 2020/5/18 |
| Diluluskan | Encik He |
| Draf | Encik Li |
| Komersil | Zhang Yu |
| telefon: | 13671719019 |
| I. Tujuan Peralatan dan Piawaian Pematuhan | ||
| Mematuhi piawaian pembuatan peralatan | Mematuhi piawaian berikut untuk ketuhar pengeringan udara panas elektrik: Standard GB/T 30435-2013, standard keselamatan GB 5959.4-92, standard ketuhar peredaran udara panas GB/T 20033-2011 | |
| 2. Aplikasi Produk | Sesuai untuk menjalankan rintangan haba, rintangan lembapan, rintangan kekeringan, ujian kebolehsuaian suhu tinggi/rendah, penyelenggaraan suhu malar suhu rendah, dan penyimpanan untuk produk elektronik dan elektrik, rawatan permukaan, instrumen, plastik, metalurgi, dsb. Amat sesuai untuk ujian kebolehsuaian suhu tinggi/rendah gentian optik, kristal, induktor ketepatan, produk terawat permukaan, dan lain-lain yang boleh dipercayai untuk kualiti peranti LCD, dan lain-lain. kejuruteraan. Ia juga sesuai untuk biro penyeliaan kualiti, institusi penyelidikan, dan universiti untuk menilai prestasi dan kualiti produk. | |
| 3. Bahan Terlarang | Bahan berikut adalah dilarang sama sekali untuk ujian: bahan mudah terbakar, mudah meletup, sangat menghakis atau bahan radioaktif yang kuat. | |
| II. Spesifikasi Peralatan | ||
| 1. Nama Peralatan | Ketuhar Suhu Tinggi Peredaran Udara Panas Tersuai | |
| 1. Model Peralatan | DS-5800H | |
| 2. Parameter Teknikal Utama | ||
| Ketuhar Peredaran Udara Panas Tersuai | ||
| 2.1 Dimensi Dewan Dalaman | 2200 × 1200 × 2200 mm (Lebar × Dalam × Tinggi) | |
| 2.2 Dimensi Luaran | 3000 × 1400 × 2900 mm (Termasuk Motor Kipas) | |
| 2.3 Julat Suhu | RT 20 hingga 180°C | |
| 2.4 Pengawal | Pengawal Skrin Sentuh LCD | |
| 2.5 Mod Pengendalian | 1 Operasi bermasa 2 Operasi nilai malar 3 Operasi terprogram | |
| 2.4 Suhu Operasi Berterusan | 160°C | |
| 2.5 Turun Naik Suhu | ±1°C | |
| 2.6 Keseragaman Suhu | ±2.5% daripada titik set | |
| 2.7 Kadar Pemanasan | ≥3°C/min (purata) | |
| 2.8 Resolusi Suhu | 0.1°C | |
| 2.9 Keseragaman Suhu | 100°C: s 2°C | |
| 2.10 Jilid | 5.8m³ | |
| 2.11 Tanjakan Pemindahan Barang | 2200x1000mm | |
| 2.12 Kapasiti Muatan Ruang Dalaman | 1.5 tan | |
| 2.13 Bekalan Kuasa (lebih kurang) | 380V/50Hz | |
| 2.14 Jumlah Penggunaan Kuasa | lebih kurang 25kW | |
| 3. Struktur dan Bahan Peralatan | ||
| 3.1 Bahan Struktur Kepungan | Struktur | Tetulang struktur dalaman terdiri daripada rangka keluli bersudut, dengan komponen berlapis dari luar ke dalam: cangkang kepungan – bulu batu penebat haba – rangka – saluran udara – ruang dalam – rak sampel. Sistem kawalan ditempatkan dalam kabinet kawalan yang dipasang secara luaran di sebelah kanan unit, manakala motor kipas diletakkan di rusuk kanan untuk penjanaan aliran udara paksi. |
| Bahan sarung luar | Cangkang penutup mempunyai kemasan berus dalam keluli tahan karat 304. | |
| Material pelapik dalam | Dibina daripada plat keluli tahan karat siap cermin SUS304 premium. | |
| Kunci pintu | Mempunyai pengancing pintu snap-lock untuk kemudahan penggunaan. | |
| Lapisan penebat | Ditebat dengan bulu kalis api 5052 aluminium oksida. | |
| Kastor | Dilengkapi dengan empat kastor Fuma (kapasiti beban tunggal: 1000kg). | |
| pintu | Konfigurasi dua pintu tanpa melihat tingkap, menggabungkan mekanisme kunci snap ergonomik. Bingkai pintu menggunakan pembinaan berbilang kedap dengan gasket getah silikon tahan suhu tinggi/rendah khusus. | |

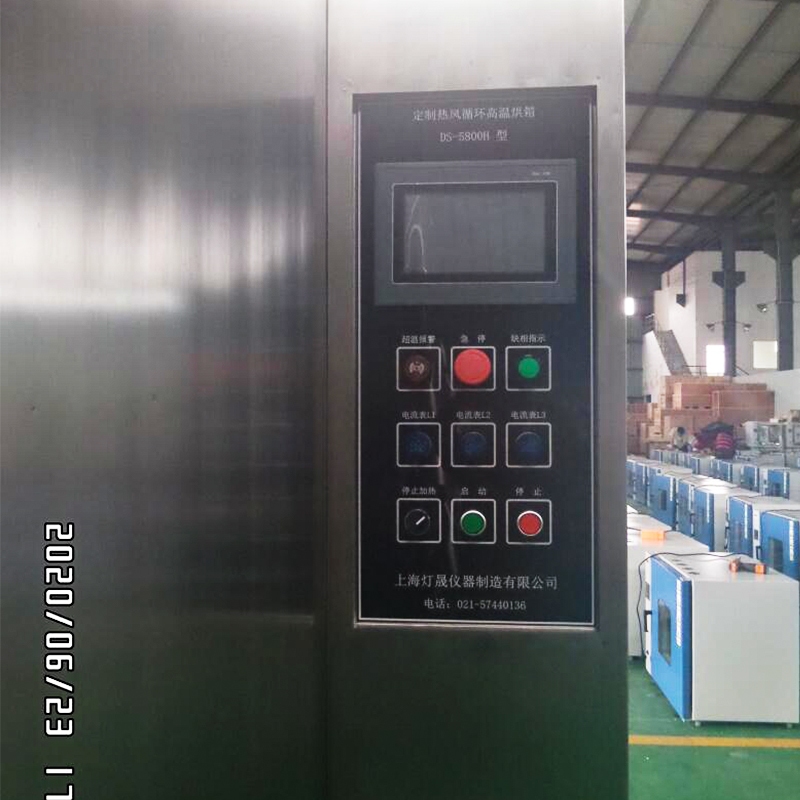

| 3.2 Sistem Kawalan | Pengawal | Skrin sentuh berwarna inci |
| Maklumat Paparan Antara Muka | Suhu operasi semasa, suhu tetapkan, masa operasi, bilangan segmen operasi (jika ditetapkan) dan maklumat lain | |
| Operasi Setpoint | Operasi jangka panjang selepas menetapkan suhu | |
| Pelaksanaan Berjadual | Tetapkan suhu dan tempoh operasi sebaik sahaja suhu yang ditetapkan dicapai. Peranti akan berhenti beroperasi setelah tamat tempoh yang ditetapkan. | |
| Pelaksanaan Program | Tetapkan Suhu 1, Tetapkan Tempoh 1, Tetapkan Suhu 2, Tetapkan Tempoh 2. Sehingga 15 suhu dan segmen tempoh boleh diprogramkan. Selepas melengkapkan pengaturcaraan, peralatan akan beroperasi secara berurutan mengikut suhu dan tempoh pratetap. Selepas selesai setiap segmen operasi, peranti akan berhenti secara automatik. | |
| 3.3 Sistem Pengagihan dan Peredaran Udara | kipas | 2 motor kipas kalis suhu tinggi kipas turbin aloi tahan suhu tinggi, mencapai peredaran resapan perolakan paksa |
| kipas drive | Aliran paksi | |
| Peredaran saluran | Reka bentuk saluran selari dengan udara panas bergerak dari kanan ke kiri. Sekat yang dipasang di dalam saluran memastikan kedua-dua tekanan udara dan halaju memenuhi piawaian ujian, sambil membolehkan penstabilan suhu yang cepat apabila pintu dibuka/ditutup. | |
| Pelabuhan ujian | Diameter 50mm, 1 di sebelah kiri | |
| 3.4 Sistem Pemanasan | ① | Sistem pemanasan menggunakan kaedah pemanasan peredaran udara panas, memastikan pengagihan suhu seragam dan kawalan suhu yang boleh dipercayai. |
| ② | Kedua-dua kawalan suhu dan output kuasa dikira oleh mikrokomputer, yang secara automatik melaraskan kuasa pemanasan mengikut tahap beban dalaman. Ini mencapai ketepatan tinggi dan kecekapan tenaga, menghasilkan kemampanan alam sekitar yang lebih besar dan penjimatan tenaga. | |
| ③ | Komponen sistem utama: tiub pemanasan, geganti keadaan pepejal, dsb. | |
| 4. Sistem Penggera Kerosakan | ||
| Perlindungan Keselamatan Peralatan | 1. Pengehad suhu bebas dengan pemotongan pemanasan automatik apabila terlalu panas, memberikan perlindungan sampel yang berkesan. 2. Butang berhenti kecemasan untuk memotong bekalan kuasa utama dengan serta-merta dalam situasi kritikal. 3. Lampu penunjuk tiga warna memantau overshoot suhu dan operasi motor kipas. Sebarang anomali mencetuskan penggera boleh didengar dan visual. 4. Pemutus litar bocor bumi. 5. Peranti perlindungan kegagalan fasa. | |
| 5. Pengenalan Kepada Komponen Elektrik Terpilih | ||
| Instrumentasi | Instrumentasi modul bersepadu LCD memaparkan beberapa set data pada satu skrin dengan penghantaran isyarat yang stabil dan tepat. Instrumen ini menampilkan operasi logik PID, kefungsian penalaan kendiri, dan keupayaan campur tangan parameter manual. | |
| Geganti keadaan pepejal | Menggunakan geganti keadaan pepejal berkualiti tinggi | |
| Penderia suhu | Menggunakan penderia PT100 | |
| 6. Dokumentasi Teknikal Disediakan | ||
| Dokumen | Manual pengguna peralatan, kad waranti, sijil pematuhan, rajah skema elektrik | |
| 7. Aksesori Pilihan (Pilihan) | ||
| Storan Data | Storan USB, storan data hamparan (500 yuan) | |
| Pencetak | Percetakan kertas haba, masa selang cetakan boleh laras (1500 yuan) | |
| Pelabuhan Suntikan Gas Lengai | Taburan berbentuk U dalaman, apertur 16mm (diameter luar) (2000 yuan) | |
| Meter Aliran Gas | Kawal saluran gas untuk mengawal kadar aliran gas (25000 yuan) | |
| III. Keperluan Pemasangan Persekitaran Peralatan | ||
| Keperluan Pemasangan Peralatan | Suhu dan kelembapan ambien: 5°C hingga 30°C, kelembapan relatif: <85% | |
| Tiada getaran kuat di kawasan sekitar | ||
| Tiada cahaya matahari langsung atau sumber haba langsung yang lain | ||
| Tiada medan elektromagnet yang kuat di sekitar | ||
| Tiada kepekatan tinggi habuk atau bahan menghakis di sekitar | ||
| Bilik mesti mempunyai pengudaraan yang baik. | ||
| Tiada arus udara yang kuat di kawasan sekitar; jika aliran udara paksa diperlukan, ia tidak boleh diarahkan ke unit. | ||
| Peralatan mesti diletakkan di atas permukaan yang kukuh, rata dan dikekalkan dalam kedudukan mendatar. | ||
| Kelegaan sekurang-kurangnya 50cm mesti dikekalkan di antara bahagian belakang peralatan dan dinding, dengan kelegaan sekurang-kurangnya 50cm pada kedua-dua belah. | ||
| IV. Penerimaan dan Waranti | ||
| Parameter | Data di atas diukur semasa operasi di bawah keadaan tanpa beban. | |
| Penerimaan | Penerimaan testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Waranti | Tempoh jaminan hendaklah 12 bulan selepas selesai penerimaan. Selepas tempoh jaminan ini, caj yang berpatutan akan dikenakan untuk alat ganti. | |
| V. Masa Utama Pengeluaran dan Kaedah Pengangkutan | ||
| Masa Utama Pengeluaran | Penghantaran dalam tempoh 30 hari bekerja dari tarikh bayaran pendahuluan dikreditkan ke akaun pembekal. | |
| Kaedah Pengangkutan | Pengangkutan jalan raya; kontena penghantaran memenuhi keperluan QB/WD008-2001. Lokasi penghantaran: Tempat yang ditetapkan pelanggan (tidak termasuk penghantaran di tingkat atas). Pemunggahan harus dilakukan oleh pembeli. | |
