| Nama Produk | Ketuhar Pengeringan Vakum Automatik | ||
| Model | HTF-DZ215V | ||
| Spesifikasi Teknikal Utama | Julat kawalan suhu | RT 10~200°C | |
| Kestabilan suhu | ±2°C | ||
| Resolusi suhu | 0.1°C | ||
| Diameter salur masuk nitrogen | 14mm | ||
| Penapis | Kelas 10,000 | ||
| Kaedah pemanasan | Pemanasan luaran | ||
| Kaedah penyejukan | Penyejukan semula jadi | ||
| Kadar penyejukan | tiada | ||

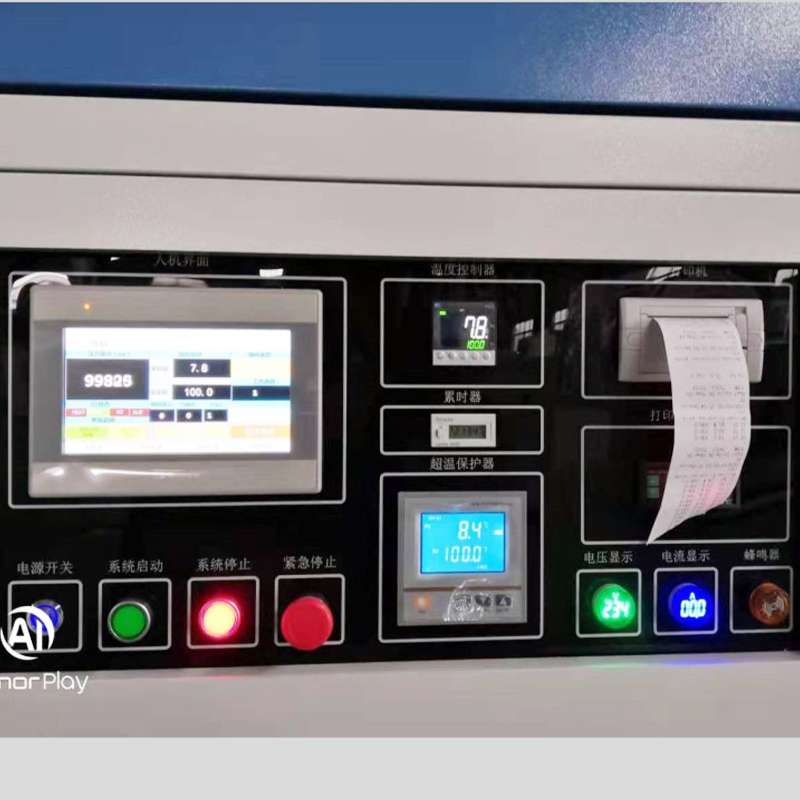

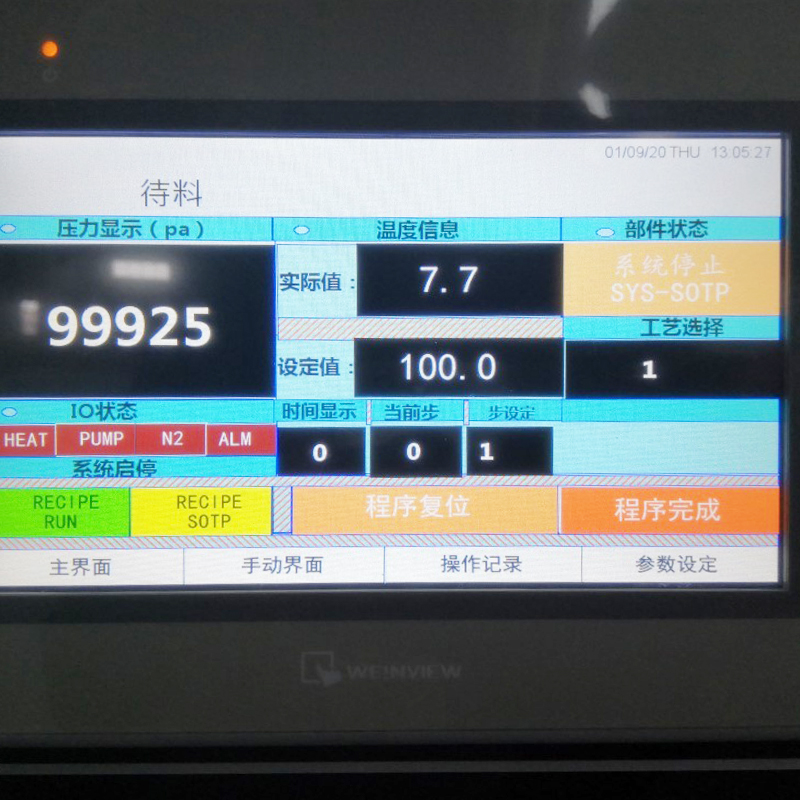

| Pengawal | Kawalan Perindustrian PLC skrin sentuh | ||
| Tolok vakum | Tolok Vakum Digital | ||
| Julat vakum | 50Pa-101KPa | ||
| Kaedah kawalan vakum | Kawalan Titik Tetap | ||
| Dimensi ruang dalam | W*D*H (mm) ≥560*640*600 | ||
| Dimensi luaran unit utama | W*D*H (mm) ≈720*820*1750 | ||
| Isipadu ruang dalam | 215L | ||
| Tingkap pemerhatian | 300x350mm, dibina dengan kaca terbaja bertetulang dalam dan panel akrilik ketelusan tinggi luar | ||
| Pembahagian | 6 tingkat, kapasiti beban satu tingkat 30kg (rak mempunyai plat keluli tahan karat berlubang) | ||
| Bingkai sokongan | 6 peringkat, ketinggian kelegaan 70mm | ||
| Pam vakum | Pam vakum bebas minyak yang diimport | ||
| Voltan bekalan kuasa | 220V/50Hz | ||
| Penggunaan kuasa | 2500W | ||
| Sistem kawalan suhu | Mempunyai pengawal suhu logik PID berasaskan mikropemproses untuk operasi yang berterusan. Komponen elektronik menggunakan produk daripada Chint dan Shanghai People Electric, memastikan kestabilan dan kebolehpercayaan jangka panjang. | ||
| Elemen pemanas | Dawai pemanasan aloi HRE premium dibenamkan dalam tiub keluli tahan karat SUS304 yang tahan kakisan, menjamin jangka hayat elemen pemanas yang dilanjutkan sambil menyediakan perlindungan kebocoran elektrik. | ||
| Elemen pengesan suhu | Termokopel PT-100 berketepatan tinggi | ||
| Bahan perumahan | Keluli tahan karat SUS304 (ketebalan 1mm) | ||
| Bahan tangki dalaman | Plat keluli tahan karat tahan karat 316L (ketebalan 3mm) | ||

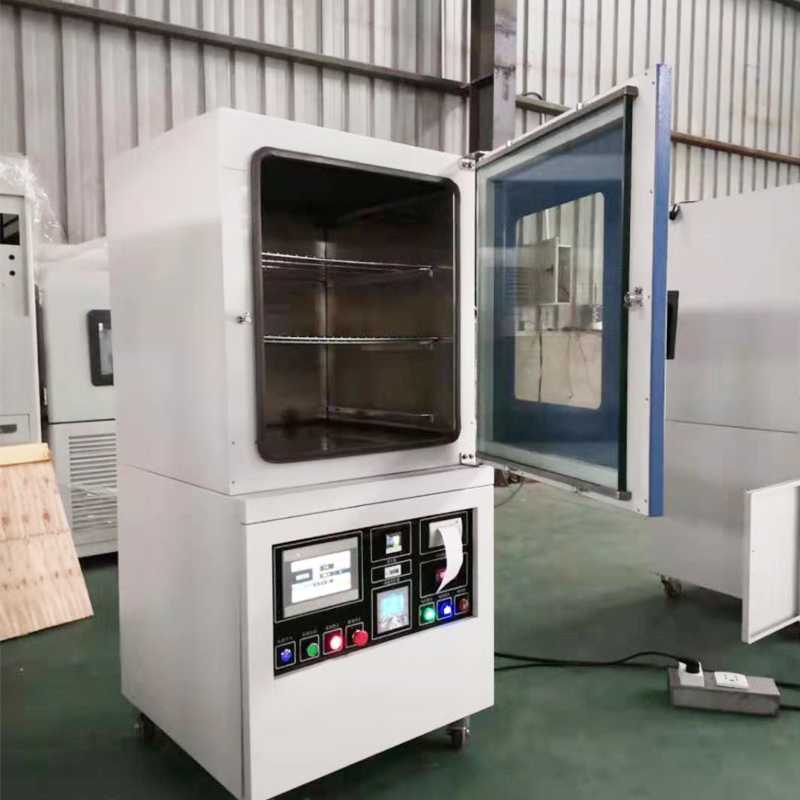

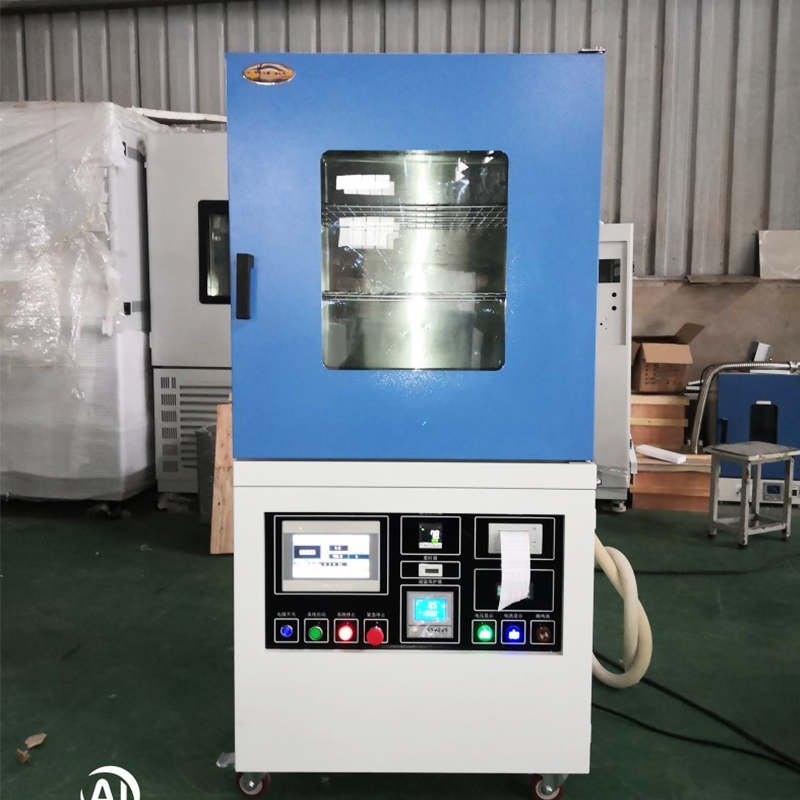

| Penerangan Struktur Peralatan | Dimensi unit utama ialah 720 × 820 × 1750mm. Unit utama dipasang dengan empat kastor Fuma dan empat kaki sokongan tetap untuk pergerakan mudah dan kedudukan yang selamat. Sistem kawalan dipasang secara luaran di sebelah kiri atau kanan kepungan. Sudut ruang mempunyai sudut bulat tanpa bintik buta untuk pembersihan yang mudah. Bahagian dalam ruang terdiri daripada enam peringkat, setiap satu dengan ketinggian kelegaan minimum 70mm (ketinggian boleh guna berkesan), dan kawasan satu peringkat minimum 555 × 635mm. | ||
| Penerangan Sistem Kawalan | tanpa sudut mati untuk memudahkan pembersihan. Bahagian dalam ruang terdiri daripada 6 peringkat dengan ketinggian kelegaan minimum 70mm (ketinggian boleh guna berkesan) setiap peringkat. Setiap peringkat mempunyai keluasan minimum 555 × 635mm, memuatkan dua bakul standard (480 × 250 × 50mm) setiap peringkat. Kapasiti muatan penuh ialah 12 bakul standard. Pintu unit utama terbuka ke kanan, mematuhi prinsip ergonomik." | ||
| Penerangan Proses Operasi Peralatan | Peralatan ini menggunakan pengaturcaraan kawalan industri PLC. Kawalan boleh atur cara merangkumi status mula/henti pam vakum, tetapan aras vakum, tempoh tahan vakum, masa pengisian gas lengai, masa penutupan injap solenoid gas lengai dan permulaan/penamatan kitaran pemanasan. | ||
| Penyimpanan dan Eksport Data | Operasi satu peringkat: | ||
| Sistem Percetakan | Langkah 1: Tetapkan tahap vakum (nilai andaian: 80 kPa) | ||
| Fungsi Penalaan Kendiri | Langkah 2: Tetapkan suhu sasaran dan masa tinggal selepas capai (sasaran yang diandaikan: 200°C) | ||
| Penggera Masa Nyata | Langkah 3: Mulakan vakum atau pemanasan (boleh serentak) → Capai tahap vakum sasaran → Pam vakum berhenti beroperasi secara automatik | ||
| Jaminan Keselamatan | tetapkan suhu dan masa operasi capaian selepas suhu (suhu diandaikan: 200°C) → Langkah 3: | ||
| Persekitaran Operasi Peralatan | Kosongkan vakum atau haba (boleh dilakukan serentak) → Apabila mencapai nilai vakum yang ditetapkan, pam vakum | ||
| Tempoh Waranti | berhenti secara automatik semasa pemanasan diteruskan. Setelah titik tetapan suhu dicapai dan suhu | ||
| Penyelenggaraan selepas pemasangan | masa operasi berlalu, peralatan terhenti secara automatik. | ||
| Masa Respons Selepas Jualan dan Penyelenggaraan | (Nota: Semasa pemanasan, pengembangan udara dalam ruang mengurangkan tahap vakum, mencetuskan automatik | ||
| Konfigurasi | pam vakum dimulakan semula untuk menambah vakum. Pemanasan atau operasi suhu malar berjalan seperti biasa.) | ||
