| Nama Produk | Ketuhar Filem Kaca Penukar Warna Boleh Disesuaikan |
| Model Produk | LH-5100-150A |
| Spesifikasi Utama | Dimensi ruang dalam: 1700mm (lebar) × 3000mm (kedalaman) × 1000mm (tinggi) |
| Sistem Kawalan Suhu | Dimensi luaran: Boleh disesuaikan mengikut keperluan |
| Elemen Pemanas | Isipadu: 5.1m³ |
| Penderia Suhu | Julat suhu: RT 20 hingga 120°C |
| Bahan Ruang Dalam | Suhu operasi berterusan: 90°C |
| Struktur Kabinet | Kestabilan Suhu: ±1 ℃ |
| Cangkang Luar | Keseragaman Suhu: ±5℃ |
| Perlindungan Keselamatan | Julat Masa Suhu: 1-999min |
| Tempoh Waranti | Rak: 6 lapisan |
| Konfigurasi Standard | Kaedah Pemasangan Rak: Jenis tarik keluar rel panduan |
| Aksesori Pilihan | Bekalan Kuasa: AC380V, 30KW, 50HZ" |

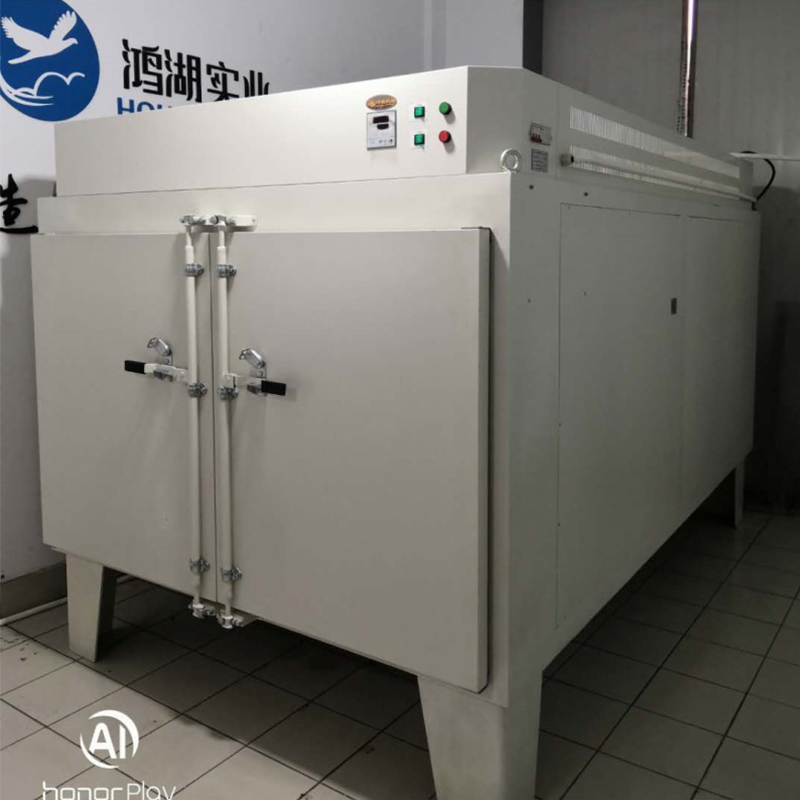

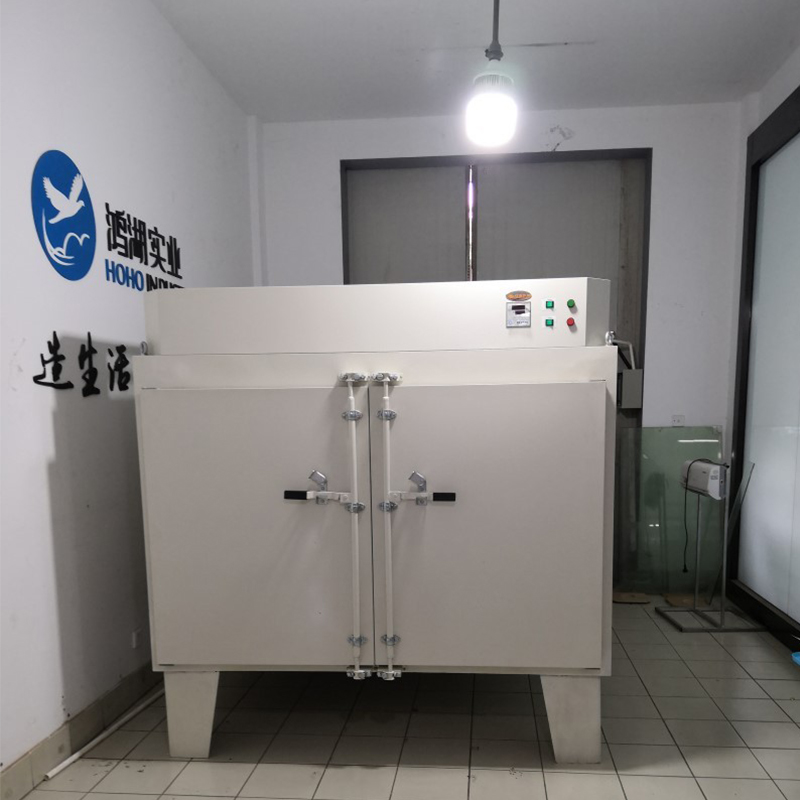

Manual Pengguna Ketuhar Filem Kaca Berubah Warna
I. Skop Permohonan
Peralatan ini sesuai untuk mengeringkan dan menjalankan pelbagai ujian penyesuaian suhu malar pada produk atau bahan yang pelbagai, termasuk peralatan elektrik, instrumen, tolok, komponen, elektronik, peralatan elektrik, bahagian automotif, komponen aeroangkasa, peralatan komunikasi, plastik, mesin, bahan kimia, bahan makanan, produk kimia dan alatan perkakasan di bawah keadaan persekitaran suhu malar.
Parameter Teknikal Utama
Julat Suhu: RT 20 hingga 120°C
Suhu Operasi Berterusan: 90 ℃
Kestabilan Suhu: ±1 ℃
Keseragaman Suhu: ±5℃
Julat Pemasa: 1–999 minit
Rak: 6 unit (panel sarang lebah aluminium, pembinaan lancar)
Penarafan Kuasa: 9000W
Bekalan Kuasa: 380V/50Hz
III. Ciri-ciri Struktur Produk
Kabinet menggunakan plat keluli gulung sejuk berkualiti tinggi dengan salutan serbuk elektrostatik. Salutannya keras, tahan lama dan menawarkan rintangan karat yang luar biasa.
Ruang kerja dibina daripada plat keluli tahan karat premium, menampilkan sudut bulat untuk kemasan yang licin dan diperkemas yang memudahkan pembersihan yang mudah.
Ruang antara kabinet dan ruang kerja dipenuhi dengan bahan penebat bulu kaca ultra-halus, memberikan pengekalan haba yang sangat baik. Ini secara berkesan memastikan suhu dalaman yang stabil dan tepat sambil meminimumkan kesan ke atas persekitaran sekeliling.
Saluran peredaran udara panas yang rasional disepadukan dalam ruang, menggalakkan pengagihan suhu seragam dan pemanasan dipercepatkan. Saluran ekzos memudahkan pengaliran udara terkawal dari ruang. Sekiranya udara yang dilepaskan membawa bau atau bahan toksik, saluran itu boleh disambungkan dengan mudah ke kerja paip luaran untuk pengaliran terarah ke lokasi yang ditetapkan.
Peraturan suhu menggunakan teknologi digital pintar berasaskan mikropemproses, menampilkan penalaan kendiri PID industri dan paparan LED dwi empat digit. Ini memastikan ketepatan kawalan yang tinggi, rintangan gangguan yang luar biasa, dan operasi mesra pengguna (rujuk manual pengawal untuk butiran).
IV. Pemasangan dan Pentauliahan
1. Semasa pengangkutan, elakkan menggunakan daya pada permukaan kaca dan mengelakkan hentaman pada badan ruang.
2. Selepas meletakkan unit di atas lantai, pastikan ia rata. Laraskan tapak jika permukaannya tidak rata.
3. Jangan kendalikan instrumen dalam cahaya matahari langsung atau dalam persekitaran bersuhu tinggi dan lembap.
4. Letakkan unit jauh daripada sumber gangguan elektromagnet dan pastikan wayar bumi peralatan dibumikan dengan berkesan.
5. Semasa operasi biasa, susun barang di dalam ruang supaya ia tidak menghalang aliran udara, memastikan pengagihan suhu seragam.
6. Bekalan kuasa ialah AC 380V 50Hz. Soket empat pin berkadar 25A atau lebih tinggi dengan sambungan bumi yang boleh dipercayai mesti digunakan. Jangan gunakan soket tiga pin tanpa pengubahsuaian. Bekalan kuasa ialah AC 380V 50Hz dan memerlukan soket kuasa tiga fasa dengan sambungan bumi yang boleh dipercayai.
7. Jangan letakkan kabel kuasa dekat dengan bahagian belakang unit, atau benarkan instrumen atau objek lain menekan kabel kuasa, untuk mengelakkan kerosakan.
V. Arahan Pengendalian Produk
1. Buka pintu ruang dan letakkan barang yang akan diproses ke atas rak dalaman (elakkan kesesakan untuk membenarkan peredaran udara yang mencukupi di dalam ruang). Tutup pintu.
2. Sambungkan bekalan kuasa dengan memasukkan palam ke dalam soket 380V. Tetapkan suis kuasa di sebelah kanan panel kawalan ke kedudukan 'HIDUP'. Paparan digital akan menyala, menandakan peralatan beroperasi.
3. Tetapkan suhu ruang yang dikehendaki menggunakan pengawal suhu pada panel kawalan.
4. Instrumen memulakan operasi, secara beransur-ansur mencapai suhu yang ditetapkan. Setelah tempoh pengeringan yang diperlukan selesai, proses itu berakhir.
5. Matikan bekalan kuasa. Benarkan suhu ruang mendekati keadaan ambien sebelum membuka pintu dan mengeluarkan barang.
【!】Perhatian: Berhati-hati semasa membuka pintu untuk mengambil barang, kerana sisa haba boleh menyebabkan melecur. Bahan mudah terbakar atau meletup tidak boleh diletakkan di dalam ketuhar pengeringan.
Nota Khas
⑴ Produk menjalani ujian yang ketat sebelum dihantar. Penentukuran biasanya tidak diperlukan. Walau bagaimanapun, jika digunakan dalam persekitaran yang keras atau pada suhu melebihi julat yang disyorkan, percanggahan mungkin timbul antara suhu yang dipaparkan dan suhu ruang sebenar. Sekiranya penyimpangan melebihi spesifikasi teknikal, rujuk kepada arahan pengendalian pengawal suhu untuk pelarasan yang diperlukan.
⑵ Semasa operasi biasa, jika pintu ruang tetap terbuka untuk tempoh yang lama, turun naik suhu sementara mungkin berlaku apabila pintu ditutup. Ini adalah fenomena biasa.
◆ Fungsi Panel
Definisi Cahaya Penunjuk
1. Lampu Penunjuk ‘RUN/AT’: Bercahaya semasa operasi dan padam apabila siap; berkelip semasa penalaan sendiri.
2. Penunjuk 'OUT': Bercahaya apabila output pemanasan aktif; dipadamkan sebaliknya.
3. Penunjuk 'ALM': Bercahaya semasa penggera suhu berlebihan; dipadamkan sebaliknya.
VI. Kaedah Operasi dan Penggunaan
1. Setelah menghidupkan pengawal, baris paparan atas menunjukkan 'InP' dan baris bawah memaparkan 'nilai julat' selama lebih kurang 3 saat sebelum memasuki mod paparan biasa.
2. Rujukan dan Penetapan Suhu dan Tempoh Suhu Malar
Tekan kekunci 'Set' untuk memasuki mod tetapan suhu. Baris bawah paparan menunjukkan gesaan 'SP', manakala baris atas memaparkan titik tetapan suhu (dengan digit unit berkelip pada mulanya). Laraskan titik tetap yang diingini menggunakan kekunci anjakan, kenaikan dan penurunan. Tekan butang 'Set' sekali lagi untuk memasuki mod tetapan masa suhu malar. Baris bawah paparan menunjukkan gesaan "St", manakala baris atas memaparkan nilai tetapan masa suhu malar (dengan digit unit berkelip dahulu). Gunakan butang anjakan, kenaikan dan penurunan untuk melaraskan kepada nilai tetapan yang diingini. Tekan butang 'Set' sekali lagi untuk keluar dari mod tetapan ini; nilai yang diubah suai disimpan secara automatik.
Apabila masa suhu malar ditetapkan kepada '0', ini menunjukkan tiada fungsi bermasa aktif. Pengawal beroperasi secara berterusan, dengan baris bawah paparan menunjukkan titik tetapan suhu. Apabila masa yang ditetapkan bukan '0', baris bawah tetingkap paparan menunjukkan masa berlalu dengan tempat perpuluhan terakhir diterangi. Setelah suhu yang diukur mencapai titik set, pemasa mula mengira detik. Titik perpuluhan yang diterangi berkelip. Selepas masa selesai, operasi terhenti, baris bawah memaparkan "Tamat", dan buzzer berbunyi selama 30 saat. Selepas operasi tamat, menekan dan menahan kekunci ‘Kurang/Mulakan Semula’ selama 3 saat akan memulakan semula kitaran.
3. Semasa penggera lebih suhu, buzzer berbunyi secara berterusan dan penunjuk penggera 'ALM' menyala. Jika penggera lebih suhu berlaku kerana mengubah titik tetapan suhu, penunjuk 'ALM' menyala tetapi buzzer tidak berbunyi.
4. Menekan sebarang kekunci akan menyenyapkan buzzer apabila ia berbunyi.
5. Kekunci 'Shift': Menekan kekunci ini dalam mod setpoint mengalihkan nilai setpoint untuk pengubahsuaian berkelip.
6. Kekunci 'Kurang': Tekan sebentar dalam mod tetapan untuk mengurangkan nilai; tekan dan tahan untuk penurunan berterusan.
7. Kekunci 'Tingkatkan': Tekan sebentar dalam mod tetapan untuk menambah nilai; tekan dan tahan untuk kenaikan berterusan.
8. Jika tiada kekunci ditekan dalam masa satu minit semasa mod tetapan, pengawal secara automatik kembali ke paparan biasa.
9. Sekiranya baris atas paparan pengawal menunjukkan '----', ini menunjukkan kerosakan pada sensor suhu atau pengawal itu sendiri. Sila periksa penderia suhu dan pendawaiannya dengan teliti.
Penalaan Kendiri Sistem
Penalaan kendiri sistem boleh dilakukan apabila prestasi kawalan suhu tidak memuaskan. Terlebih suhu yang ketara mungkin berlaku semasa penalaan sendiri; pengguna harus mempertimbangkan sepenuhnya faktor ini sebelum memulakan proses.
Untuk memulakan penalaan kendiri sistem daripada mod bukan titik tetap, tekan dan tahan kekunci ‘Shift/Self-Tune’ selama 6 saat. Penunjuk 'RUN/AT' akan berkelip. Setelah selesai, penunjuk akan berhenti berkelip, dan pengawal akan memperoleh set parameter PID sistem yang dioptimumkan, yang disimpan secara automatik. Semasa penalaan sendiri, menekan dan menahan kekunci 'Shift/Self-Tune' selama 6 saat akan menamatkan prosedur.
Sekiranya penggera lebih suhu berlaku semasa penalaan sendiri, penunjuk penggera 'ALM' akan kekal tidak menyala dan buzzer tidak akan berbunyi; walau bagaimanapun, geganti penggera pemanasan akan terputus secara automatik. Kekunci 'Set' tidak aktif semasa penalaan sendiri. Tidak kira sama ada tempoh suhu malar ditetapkan, baris bawah paparan pengawal akan sentiasa menunjukkan titik tetapan suhu.
Perundingan dan Penetapan Parameter Dalaman Suhu
Tekan dan tahan kekunci Set selama lebih kurang 3 saat. Baris bawah paparan pengawal akan menunjukkan gesaan kata laluan 'Lc', manakala baris atas memaparkan nilai kata laluan. Gunakan kekunci Increase, Decrease, dan Shift untuk mengubah suai kata laluan kepada nilai yang dikehendaki. Tekan kekunci Set sekali lagi. Jika kata laluan tidak betul, pengawal secara automatik kembali ke mod paparan biasa. Jika kata laluan adalah betul, ia memasuki keadaan tetapan parameter suhu dalaman. Menekan kekunci Set sekali lagi membenarkan pengubahsuaian berurutan bagi setiap parameter. Tekan dan tahan kekunci Set selama 3 saat untuk keluar dari keadaan ini; nilai parameter disimpan secara automatik.
| Parameter Dalaman Jadual-1 | |||
| Petunjuk Parameter | Nama Parameter | Penerangan Fungsi Parameter | (Julat) Tetapan kilang |
| Lc- | Kata laluan | Apabila 'Lc=3', nilai parameter boleh dilihat dan diubah suai. | 0 |
| AL- | Penggera sisihan suhu lebih | ‘Apabila suhu yang diukur melebihi titik tetap ditambah AL, penunjuk penggera menyala, buzzer berbunyi (rujuk Kaedah Operasi dan Penggunaan 3.), dan output pemanasan terputus.’ | (0.0 hingga 100.0°C) 20.0 |
| T- | Kitaran kawalan | Kitaran kawalan pemanasan. | (1 hingga 60 saat) Nota 1 |
| P- | Band berkadar | Pelarasan tindakan berkadar masa. | (1.0 hingga nilai skala penuh) 35.0 |
| saya- | Masa integral | Pelarasan tindakan bersepadu. | (1 hingga 1000 saat) 200 |
| D- | Masa terbitan | Pelarasan tindakan terbitan. | (0 hingga 1000 saat) 200 |
| Pb- | Pelarasan sifar | Membetulkan ralat yang timbul daripada pengukuran sensor (suhu rendah). Pb = Nilai suhu sebenar - Nilai pengukuran instrumen | (-12.0 hingga 12.0°C) 0.0 |
| PK- | Penyelaras skala penuh | Membetulkan ralat yang timbul daripada pengukuran sensor (suhu tinggi). PK = 1000 × (Nilai suhu sebenar - Nilai ukuran instrumen) / Nilai ukuran instrumen | (-999~999)0 |
| Nota 1: Untuk pengawal model PCD-2xx2 (output geganti), nilai set kilang untuk kitaran kawalan pemanasan ialah 20 saat; untuk model lain, ia adalah 5 saat. | |||
| Parameter Dalaman Jadual-2 | |||
| Parameter Dalaman Jadual-2 | Nama Parameter | Penerangan Fungsi Parameter | (Julat) Tetapan kilang |
| Lc- | Kata laluan | Apabila 'Lc=9', nilai parameter boleh dilihat dan diubah suai. | 0 |
| bersama- | Sisihan Penutupan Output Pemanasan | Apabila nilai suhu yang diukur ≥ menetapkan nilai suhu Co, keluaran pemanasan dimatikan. | (0.0~50.0℃)5.0 |
| Hn- | Mod Pemasa Termostat | 0: Pemasa minit; 1: Pemasa jam | (0~1)0 |
| OP- | Fungsi Kawalan Pintu | 0: Lumpuhkan fungsi pengesanan pembukaan pintu; 1: Dayakan fungsi pengesanan pembukaan pintu. Nota 2 | (0~1)1 |
| RH- | Nilai Julat | Nilai maksimum untuk suhu yang ditetapkan. | (0~400.0 ℃) 300.0 |
VII. Langkah berjaga-jaga
1. Bahan kimia mudah terbakar dan meruap tidak boleh diletakkan di dalam kabinet.
2. Sekiranya sebarang keabnormalan, bau atau asap berlaku semasa operasi, segera matikan bekalan kuasa. Pengguna tidak boleh cuba membaiki sendiri; hubungi bahagian pembaikan syarikat kami untuk pemeriksaan dan servis oleh kakitangan yang berkelayakan. (Unit baharu mungkin mengeluarkan bau dan asap minimum pada permulaan permulaan; ini adalah perkara biasa. Perhatikan untuk satu atau dua kitaran. Jika berterusan, hubungi pusat khidmat pelanggan kami untuk mendapatkan nasihat).
3. Lap secara kerap dinding ruang dalam dan permukaan peralatan untuk mengekalkan kebersihan dan meningkatkan ketelusan kaca. Jangan gunakan larutan berasid, beralkali atau lain-lain yang menghakis untuk membersihkan permukaan luar.
4. Apabila peralatan tidak digunakan untuk tempoh yang lama, cabut kord kuasa untuk mengelakkan potensi bahaya. Selain itu, secara berkala (biasanya setiap suku tahun) mengendalikan unit dalam keadaan biasa selama 2-3 hari untuk mengeluarkan lembapan daripada komponen elektrik dan mengelakkan kerosakan pada peranti berkaitan.
VIII. Pembaikan Kerosakan
| simptom | Prinsip | Prosedur |
| 1. Tiada bekalan kuasa | 1. Soket kekurangan bekalan kuasa | 1. Gantikan soket |
| 2. Palam tidak dimasukkan dengan betul atau wayar putus | 2. Pasangkan penyambung atau sambung semula pendawaian | |
| 3. Fius litar terbuka | 3. Gantikan fius | |
| 4. Suis kuasa tidak dihidupkan | 4. Hidupkan bekalan kuasa | |
| 2. Suhu bilik gagal meningkat | 1. Tetapkan suhu terlalu rendah | 1. Laraskan suhu yang ditetapkan |
| 2. Pemanas elektrik rosak | 2. Gantikan pemanas elektrik | |
| 3. Pengawal suhu rosak | 3. Gantikan pengawal suhu | |
| 4. wayar sambungan sensor suhu longgar | 4. Ketatkan nat sambungan sensor | |
| 3. Sisihan ketara antara setpoint dan suhu ruang | 1. Sensor suhu rosak | 1. Gantikan penderia suhu |
| 2. Suhu persekitaran terlalu tinggi (melebihi 30°C) | 2. Beroperasi dalam persekitaran berhawa dingin | |
| 4. Kegagalan kawalan suhu | 1. Pelekap sensor suhu ditanggalkan | 1. Selamatkan penderia suhu |
| 2. Pengawal suhu atau thyristor rosak | 2. Gantikan pengawal suhu dan thyristor |
